5.4.2 Применение баров при построении графиков.

Достоинство линейного графика есть его же недостаток. Серьезные экстремальные значения цен на нем, могут не отображаться, если не совпадают с ценой закрытия. Для более наглядного отображения динамики цен, применяются бары. Бары (Bars) – это метод отображения ценовой динамики, за определенный промежуток времени, в максимально компактной форме. Примеры баров приведены на рис. 5.3 и 5.4.


Рисунок 5.3 – Пример растущего бара.

На рисунке 5.3 приведен пример растущего бара. Тело любого бара ограничивается значениями максимальной и минимальной цены за период. Любая полочка слева, на любом уровне, от минимального до максимального определяет цену открытия периода. Любая полочка справа от минимального до максимального уровня определят цену закрытия периода. По этому на рисунке 5.3 изображен растущий бар, поскольку цена открытия периода, ниже цены его закрытия.


Рисунок 5.4 – Пример падающего бара.

На рисунке 5.4 изображен падающий бар. Тело ограничено максимальной и минимальной ценой финансового инструмента за период. Однако, цена открытия, полочка слева от тела бара находиться выше, чем цена закрытия, полочка справа от тела бара. Поэтому бар с такой конфигурацией называют падающим. Хорошим примером различных конфигураций баров послужит реальный график цен см. рис. 5.5.

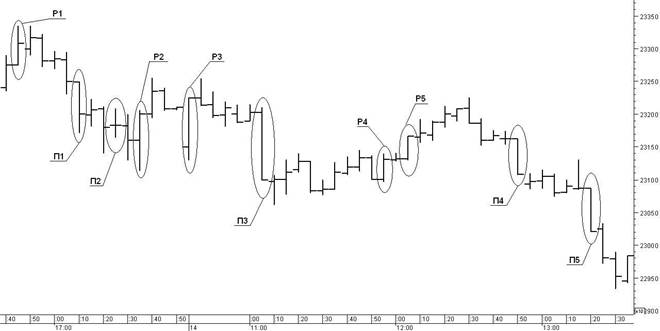

Рисунок 5.5 – Пример отображения графика цены при помощи баров.

На рисунке показаны различные возможные конфигурации растущих Р1 - Р5 и падающих П1 – П5 баров. Особенность бара Р1, в том, что он показывает вариант конфигурации, когда цена открытия периода совпадает с минимальным значением цены за период. Бары П1,П4 и П5, наоборот демонстрирует вариант конфигурации когда цена открытия периода может совпадать с максимальной ценой за период. Так же видно, что бары П3,П4 и П5 имеют конфигурацию, при которой, цена закрытия периода совпадает с минимальной ценной за период. Бар П2, можно считать падающим, за счет того, что цена закрытия периода находиться ближе к минимальной цене за период нежели к максимальной. Еще одна особенность этого бара в том, что цена открытия и цена закрытия периода совпадают. Бар образует своеобразный крест. Особенность конфигурации баров Р3 и Р5, заключается в том, что цена закрытия периода совпадает с максимальной ценой за период.

Из приведенного рисунка не сложно заметить, что на растущем рынке, преобладают растущие бары, а на падающем рынке, количественно, больше падающих баров.

Бары легко и просто позволяют оценивать волатильность цен за период времени. При использовании баров при построении графиков уровни поддержек и сопротивлений производится по максимальным и минимальным ценам баров. Как уже было сказано выше основное преимущество графика построенного при помощи баров в том, что они фиксируют все наиболее важные цены за период времени бара.
